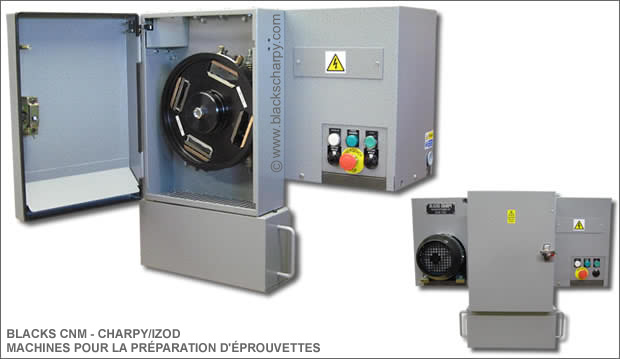

CNM - Charpy/Izod
Machines pour la préparation d'éprouvettes
La gamme des machines Blacks CNM a été conçue spécialement pour permettre aux ateliers de test et aux laboratoires de fabriquer leurs propres pièces d'essai Charpy / Izod de taille standard et réduite pour la coupe de l'entaille appropriée.
Deux variantes de la fraiseuse d'éprouvettes pour essais Charpy (Charpy Specimen Milling Machine – CNM) sont adaptées pour l'usinage d'une large gamme de matériaux.
CNM-158A1 À VITESSE FIXE
FRAISEUSE D'ÉPROUVETTES POUR ESSAIS CHARPY
L'entailleuse à vitesse fixe est recommandée aux clients qui fabriquent
des éprouvettes en acier au carbone, en aciers faiblement alliés faciles à
usiner et en matériaux non ferreux et plastiques.
La vitesse de
coupe de la machine est fixée à 1,98 m/sec (50 Hz), 2,38 m/sec (60 Hz) et
le taux d'alimentation en éprouvettes peut être réglé entre 2,5 et 9,0
mm/sec.
Pour les clients fabriquant des éprouvettes dans une
gamme de matériaux plus large, voir la CNM 140A1 à
vitesse de coupe variable.
CNM-140A1: À VITESSE VARIABLE
FRAISEUSE D'ÉPROUVETTES POUR ESSAIS CHARPY
L'entailleuse à vitesse variable est recommandée aux
clients qui fabriquent des éprouvettes en acier au carbone, en alliages
d'acier plus difficiles à usiner, en acier inoxydable et en matériaux non
ferreux et plastiques.
VEUILLEZ CONTACTER RJW Ltd POUR LA COUPE
DE SUPER-ALLIAGES.
Cette machine présente une vitesse
de coupe variable comprise entre 1,0 et 2,5 m/sec et un taux
d'alimentation en éprouvettes compris entre 2,2 et 9,0 mm/sec.
La
variation de la vitesse de coupe en fonction du matériau prolonge le cycle
de vie de la pointe du couteau.
Conception et exploitation de la machine
Conception de la machine:
Nos machines se distinguent par leur conception et leur fabrication
robuste qui leur permettent de produire
des éprouvettes dont la
finition de la surface et les tolérances sont conformes aux normes
internationales.
Les deux machines sont conçues pour le montage sur
l'établi du client et sont dotées
d'un plateau destiné à recueillir les
copeaux et facile à retirer.
Le processus de coupe ne requiert pas
de liquide de coupe.
Le carter plein de la machine peut être retiré
pour un accès facile au moteur et à l'entraînement afin de faciliter
l'entretien régulier.
Une commande du variateur à thyristors à courant continu fournit la
variation de vitesse pour la fixation rotative dans les deux modèles.
La vitesse de la fixation règle le taux d'alimentation pour l'usinage des
éprouvettes.
Une commande du variateur à thyristors à courant alternatif fournit la
variation de vitesse pour le couteau (uniquement pour le modèle à vitesse
variable).
Fixation porte-pièce:
La fixation circulaire permet l'usinage d'un maximum de quatre éprouvettes
dans une même opération.
Des dispositifs de serrage, enclumes et
vis de serrage divers sont disponibles en fonction du type de pièce
ébauchée à utiliser.
Une fixation circulaire est comprise dans la
livraison de chaque machine. Pour maximiser la production de la machine,
une deuxième fixation (disponible en option) est recommandée pour charger
les éprouvettes dans la deuxième fixation pendant l'usinage des
éprouvettes dans la première fixation.
Couteau:
Le couteau est doté de cinq inserts en carbure ISO qui peuvent facilement
être remplacés.
Un micro-ajustage permet le contrôle précis de la
taille de l'éprouvette et compense l'usure de la pointe du couteau.
CARACTÉRISTIQUES TECHNIQUES
Dimensions:
Machine à vitesse fixe
900 x 500 x 650 mm
Machine à vitesse variable
900 x 500 x 715 mm
Poids: 210 Kg
Alimentation électrique:
380 ou 415 ou 440 Vca
(le client doit nous communiquer la tension électrique utilisée sur place)
3 phases, 50/60 Hz, 4
kVA
480 Vca en option
VIDÉO DE DÉMONSTRATION
Visionner une vidéo
de 10 minutes qui illustre le fonctionnement de notre machine pour
éprouvettes pour essais Charpy et Izod.
TAUX DE PRODUCTION
Machine à vitesse fixe
Avec deux fixations
porte-pièce, il est possible de produire 4 éprouvettes usinées toutes les
20 minutes à un taux d'alimentation réglé sur la position centrale. La
position centrale constitue le réglage standard pour les aciers au carbone
en général.
Machine à vitesse variable
Il
n'est pas possible d'indiquer un taux de production spécifique pour la
machine à vitesse variable étant donné les variations possibles dans les
réglages de l'alimentation et de la vitesse de la machine qui dépendent à
leur tour du matériau de l'éprouvette.
ACCESSOIRES
Fixations
rotatives supplémentaires avec dispositifs de serrage, enclumes et vis de
serrage ainsi qu'un support de serrage monté sur établi. Le client doit
nous communiquer la configuration des poches.
Fixations pour
tailles réduites et support de serrage monté sur établi. Le client doit
nous indiquer les tailles réduites dont il a besoin pour le réglage en
usine de la fixation.
Inserts ISO échangeables.
Calibres entre-n'entre pas pour profondeur de l'entaille, avec certificat UKAS.
PIÈCES DE RECHANGE
Des pièces de rechange et d'usure sont disponibles pour toutes les machines: Pièces de rechange
MATÉRIAUX DES ÉPROUVETTES
Sur demande, nous pouvons effectuer des tests particuliers dans les ateliers de test de notre entreprise pour déterminer l'équipement optimal pour vos matériaux difficiles à usiner.
Veuillez nous contacter, pour vous faire conseiller, en indiquant le matériau de l'éprouvette, sa taille et sa forme.
TÉLÉCHARGEMENTS
Brocheuses motorisées
Nos brocheuses motorisées pour essais Charpy constituent l'équipement
idéal à combiner avec nos machines d'usinage des éprouvettes.
QUALITÉ
Chaque machine est soumise à l'inspection complète, à la période de rodage et au cycle de test avant l'expédition.
Marquage CE
Approuvé par une société indépendante.
DOCUMENTATION TECHNIQUE CE
Conservée au siège de RJW Ltd, Unit A5 Chaucer Business Park, Kemsing, Kent, R-U.
WEEE
Certification environnementale:
WEE/DC 2117VU
ACCORD POUR LA VÉRIFICATION DE LA CONFORMITÉ DU FABRICANT
Avec Clarity Environmental Ltd.
Fonctionnement:
La fixation porte-pièce rotative est dotée de dispositifs de serrage,
d'enclumes et de vis de serrage pour fixer les différentes pièces à
usiner, c'est-à-dire les pièces carrées/rectangulaires brutes de sciage,
les profilés ronds ou tubulaires ainsi que la taille d'éprouvette à
fabriquer, c'est-à-dire carrée 10 mm ou de taille réduite.
Pour une fixation facile des éprouvettes, la fixation porte-pièce peut
être retirée de la machine et placée sur un support de serrage monté sur
établi. Un support est fourni avec chaque fixation.
Vous pouvez
charger la fixation avec un maximum de quatre éprouvettes ébauchées et la
remonter ensuite sur la broche de la machine et démarrer ensuite le cycle
de coupe.
La machine coupe alors le premier côté des éprouvettes
(1ère coupe).
Retirer ensuite la fixation de la machine, la tourner
de 180 degrés et la remonter pour couper l'autre côté des éprouvettes
(2ème coupe).
Une fois la 2ème coupe terminée, retirer la fixation
de la machine et la placer sur le support de serrage monté sur établi.
Retirer les éprouvettes et les remonter dans la fixation à 90 degrés.
Monter ensuite la fixation sur la machine pour couper le troisième côté
(3ème coupe). Tourner la fixation pour couper le quatrième côté (4ème
coupe). La fabrication des éprouvettes carrées 10 mm est terminée.
Il pourrait être nécessaire d'ajuster le micro-ajustage afin d'obtenir la
dimension souhaitée et la précision de dimensions de finition de
l'éprouvette usinée.
Serrage 1ère et 2ème coupe
Serrage 3ème et 4ème coupe
Éprouvettes carrées 10mm
Il est possible d'utiliser des pièces carrées 16mm au maximum
brutes de sciage et des sections d'un diamètre d'au maximum 18mm
pour fabriquer des éprouvettes carrées de 10 mm conformes aux normes
internationales.
Configuration des poches de la fixation:
Une machine
avec 1 fixation ; 2 poches avec les serrages pour la 1ère et la 2ème coupe
et 2 poches avec les serrages pour la 3ème et la 4ème coupe.
Une machine
avec 2 fixations ; 1ère fixation avec 4 poches contenant les serrages pour
la 1ère et la 2ème coupe. 2ème fixation, 4 poches contenant les serrages
pour la 3ème et la 4ème coupe.
Le client doit nous aviser s'il
utilise des éprouvettes de section rondes ou tubulaires dans les poches pour
la 1ère et la 2ème coupe car ce type d'éprouvettes requiert des enclumes
dentelées en ‹ V ›.
Il est possible de commander des fixations
avec des configurations différentes des poches en fonction des besoins du
client.
Éprouvettes de tailles réduites
L'usinage des éprouvettes de tailles réduites est possible avec une fixation
porte-pièce aux cartouches spéciales ajustées en usine. Les éprouvettes 10
mm standard sont fabriquées à l'aide d'une fixation standard en utilisant
les serrages de la 1ère et de la 2ème coupe. La 3ème et la 4ème coupe
s'effectuent sur une fixation pour tailles réduites configurées en usine
pour obtenir l'épaisseur plus fine requise pour la taille réduite.
Dispositifs de fixation disponibles en option
OPTION 1 – Fixation pour éprouvette 7,5 mm –
cartouches pour la 3ème coupe réglées à 8,75 mm et cartouches pour la
4ème coupe réglées à 7,5 mm
OPTION 2 – Fixation pour éprouvette
6,7 mm – cartouches pour la 3ème coupe réglées à 8,0 mm et cartouches
pour la 4ème coupe réglées à 6,7 mm
OPTION 3 – Fixation pour
éprouvette 5,0 mm – cartouches pour la 3ème coupe réglées à 6,25 mm et
cartouches pour la 4ème coupe réglées à 5,0 mm
OPTION 4 – Fixation
pour éprouvette 3,3 mm – cartouches pour la 3ème coupe réglées à 4,4 mm
et cartouches pour la 4ème coupe réglées à 3,4 mm
OPTION 5 –
Fixation pour éprouvette 2,5 mm – cartouches pour la 3ème coupe réglées à
3,6 mm et cartouches pour la 4ème coupe réglées à 2,6 mm
Veuillez
noter que les cartouches des poches pour la 4ème coupe pour les
éprouvettes 3,3 mm et 2,5 mm sont réglées sur 3,4 mm et 2,6 mm en vue
d'un meulage de 0,1 mm pour obtenir l'épaisseur finale.
Il est
possible de commander des fixations avec des configurations différentes
des poches en fonction des besoins du client.
par exemple une
fixation combinée pour éprouvettes 7,5 mm et 5 mm.
1 cartouche à
chaque fois sera réglée à 8,75 mm, à 7,5 mm, à 6,25 mm et à 5 mm.
Veuillez noter que les profondeurs maximales de la coupe qui peuvent
être usinées sur chaque type de fixation pour tailles réduites sont les
suivantes :
Fixation pour éprouvette 7,5 mm – 2,0 mm
Fixation
pour éprouvette 6,7 mm – 2,00 mm
Fixation pour éprouvette 5,0 mm –
1,75 mm
Fixation pour éprouvette 3,3 mm – 1,50 mm
Fixation pour
éprouvette 2,5 mm – 1,00 mm
