BLACKS CNM - Charpy/Izod Probenaufbereitungsmaschinen



Die Blacks CNM-Maschinen wurden speziell entwickelt, damit Labors und Prüfanstalten ihre eigenen Standard- und Untermaß-Prüfkörper nach Charpy / Izod fertigen können, fertig für den entsprechenden Kerbversuch.



Es sind zwei Varianten der Charpy Prüfkörper-Fräsmaschine (CNM) lieferbar, um eine große Vielfalt an Materialien abzudecken.

CNM-158A1 KONSTANTE GESCHWINDIGKEIT
CHARPY PRÜFKÖRPER-FRÄSMASCHINE


Die Maschine mit konstanter Geschwindigkeit wird für Kunden empfohlen, die Prüfkörper aus Carbonstählen, leicht bearbeitbaren niedrig legierten Stählen, Nichteisenmaterialien und Kunststoffen fertigen.

Diese Maschine hat eine konstante Schneidgeschwindigkeit von 1,98 m/Sek (50 Hz), 2,38 m/Sek (60 Hz) und eine variable Beschickungsrate für die Proben von 2,5-9,0 mm/Sek.

Für Kunden, die Prüfkörper aus einem größeren Sortiment an Materialien fertigen, siehe die CNM 140A1 mit variabler Schneidgeschwindigkeit.

BLACKS CNM-158A1 KONSTANTE GESCHWINDIGKEIT CHARPY PRÜFKÖRPER-FRÄSMASCHINE

CNM-140A1: VARIABLE GESCHWINDIGKEIT
CHARPY PRÜFKÖRPER-FRÄSMASCHINE


Die Maschine mit variabler Geschwindigkeit wird für Kunden empfohlen, die Prüfkörper aus Carbonstählen, schwerer zu bearbeitenden legierten Stählen, rostfreien Stählen, Nichteisenmaterialien und Kunststoffen fertigen.

WENDEN SIE SICH VOR DER BEARBEITUNG VON SUPERLEGIERUNGEN AN RJW Ltd.

Diese Maschine hat eine variable Schneidgeschwindigkeit von
1,0-2,5 m/Sek und eine variable Beschickungsrate für die Proben von 2,2-9,0 mm/Sek.

Durch die Veränderung der Schneidgeschwindigkeit für verschiedene Materialien verbessert sich die Lebensdauer der Schneidspitze.

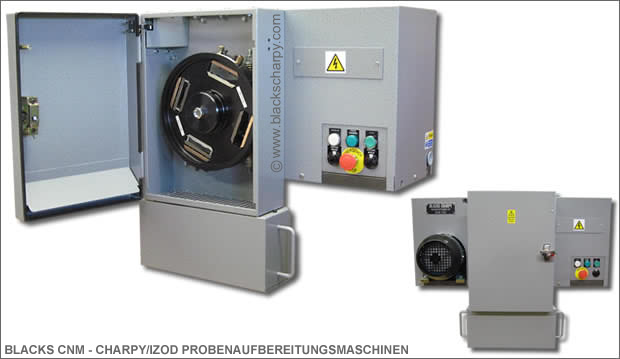

BLACKS CNM-140A1: VARIABLE GESCHWINDIGKEIT CHARPY PRÜFKÖRPER-FRÄSMASCHINE

Maschinenkonstruktion und Betriebsweise



Maschinenkonstruktion:



Die Maschinen verfügen über eine robuste Konstruktion, und können daher
Prüfkörper mit der Oberflächenqualität und den Toleranzen gemäß internationalen Normen fertigen.

Beide Maschinen sind für die Montage auf eine Werkbank des Kunden ausgelegt und sind mit
einem leicht abnehmbaren Spänefang ausgestattet.

Der Schneidprozess erfolgt ohne Schneidflüssigkeiten.

Eine voll verkapselte abnehmbare Abdeckung ermöglicht den Zugang zu Motor und Antrieb für die regelmäßige Wartung.




BLACKS CNM-Steuerung
Eine Gleichstrom-Thyristorantriebssteuerung sorgt für die Änderung der Geschwindigkeit der Dreh-Aufnahmevorrichtung, sowohl bei der konstanten als auch der variablen Maschine.
Die Geschwindigkeit der Aufnahmevorrichtung gibt die Beschickungsrate für die Bearbeitung der Proben vor.













BLACKS CNM-Steuerung

Eine Wechselstrom-Thyristorantriebssteuerung sorgt für die Änderung der Schneidgeschwindigkeit, nur bei der variablen Maschine.

Werkstückaufnahme:

Die runde Aufnahmevorrichtung ermöglicht die Bearbeitung von bis zu vier Prüfkörpern in einem Durchgang.

Verschiedene Klemmen, Ambosse und Klemmschrauben sind lieferbar, passend für die Art der verwendeten Rohlinge.

Eine runde Aufnahmevorrichtung ist im Lieferumfang jeder Maschine enthalten. Zur Erzielung der maximalen Produktivität der Maschine wird eine zweite Aufnahmevorrichtung (Extra-Option) empfohlen; so kann während der Bearbeitung der einen Aufnahmevorrichtung die zweite mit den Proben bestückt werden.



BLACKS CNM - Werkstückaufnahme

Schneidevorrichtung:


Die Schneidevorrichtung verfügt über fünf einfach austauschbare ISO-Hartmetalleinsätze.

Mit einem Mikro-Versteller lässt sich die Prüfkörpergröße genau regeln und Verschleiß der Schneidspitze ausgleichen.

BLACKS CNM - Schneidevorrichtung

MASCHINENDATEN


Größe:
Maschine mit konstanter Geschwindigkeit
900 x 500 x 650 mm

Maschine mit variabler Geschwindigkeit
900 x 500 x 715 mm



Gewicht: 210 Kg


Stromversorgung:


380 oder 415 oder 440 V Wechselstrom
(Kunden müssen für die Einstellung in unserem Werk ihre Spannung angeben)

3 Phasen, 50/60 Hz, 4 KVA

480 V Wechselstrom optional







VORFÜHRVIDEO

Video: BLACKS CNM-MASCHINE
Sehen Sie sich ein 10-minütiges Video an, in dem der Betrieb unserer Charpy- und Izod-Prüfkörper-Maschine gezeigt wird.







PRODUKTIONSRATE



Maschine mit konstanter Geschwindigkeit
Mit zwei Werkstückaufnahmen können, bei einer im mittleren Bereich eingestellten Beschickungsgeschwindigkeit, alle 20 Minuten 4 bearbeitete Prüfkörper hergestellt werden. Die mittlere Einstellung wird üblicherweise für allgemeine Carbonstähle verwendet.

Maschine mit variabler Geschwindigkeit
Aufgrund der Veränderung der Beschickungs- und Geschwindigkeitseinstellungen, welche sich nach dem Probenmaterial richten, kann für die Maschine mit variabler Geschwindigkeit keine spezielle Produktionsrate angegeben werden.







ZUBEHÖR



Zusätzliche rotierende Aufnahmevorrichtungen komplett mit Klemmen, Ambossen, Klemmschrauben und einer Haltevorrichtung zur Montage an der Werkbank. Der Kunde muss die Fachkonfiguration angeben.

Aufnahmevorrichtungen für Untermaß-Prüfkörper und eine Haltevorrichtung zur Montage an der Werkbank. Der Kunde muss die erforderlichen Untermaße angeben, damit die Aufnahmevorrichtung in unserem Werk eingestellt werden kann.

ISO-austauschbare Einsätze.

Grenzlehren für Prüfkörpergröße mit beiliegendem UKAS-Zertifikat.





PRÜFKÖRPER-LEHREN
Charpy/Izod PRÜFKÖRPER-LEHREN









ERSATZTEILE


Ersatzteile und Betriebsstoffe für alle Maschinen erhältlich: Ersatzteile





PRÜFKÖRPERMATERIALIEN

Nach Absprache können spezielle Versuche in unserer eigenen Prüfanstalt durchgeführt werden, um die optimale Ausrüstung für schwer zu bearbeitenden Materialien zu ermitteln.

Kontaktieren Sie uns, mit Angabe des Materials, der Größe und des Standards für den Prüfkörper, wir helfen Ihnen weiter.





BETRIEBSANLEITUNGENDOWNLOADS







DOWNLOAD Seite.

















Motorbetriebene Räummaschinen



Eine ideale Ergänzung zu den Prüfkörper-Maschinen sind unsere Motorbetriebenen Charpy-Räummaschinen.

BLACKS CHARPY CNB 34 Motorbetriebene Räummaschinen







QUALITÄT

Vor der Auslieferung wird an jeder Maschine eine umfassenden Inspektion, eine Einlaufphase und ein Prüfzyklus durchgeführt.

CE-Kennzeichen
Zulassung durch ein unabhängiges Unternehmen.







TECHNISCHE UNTERLAGEN NACH CE
Vorgehalten bei RJW Ltd, Unit A5 Chaucer Business Park, Kemsing, Kent (Großbritannien).
WEEE
Umweltregistrierung:
WEE/DC 2117VU
HERSTELLER-COMPLIANCE-PLAN
Bei Clarity Environmental Ltd.











Betriebsweise:

Die rotierende Werkstückaufnahme verfügt über Klemmen, Ambosse und Klemmschrauben, passend für die Art der verwendeten Rohlinge, d. h. grob zugesägte mit quadratischem/rechteckigem, rundem oder röhrenförmigem Querschnitt, und für die Größe der zu fertigenden Prüfkörper, d. h. quadratisch mit Kantenlänge 10 mm oder Untermaß.

Damit die Proben leichter befestigt werden können, wird die Aufnahmevorrichtung von der Maschine abgenommen und in eine auf der Werkbank montierte Haltevorrichtung eingesetzt; mit jeder Aufnahmevorrichtung wird eine Haltevorrichtung mitgeliefert.

Es können bis zu vier grob zugesägte Proben in die Aufnahmevorrichtung geladen werden, die dann wieder auf die Spindel der Maschine montiert wird, anschließend wird der Schneidzyklus gestartet.

Die Maschine schneidet die erste Seite der Proben (1. Schnitt).

Anschließend wird die Aufnahmevorrichtung aus der Maschine entnommen, um 180 Grad gedreht und wieder befestigt, um die zweite Seite der Proben zu schneiden (2. Schnitt).

Nach Abschluss des 2. Schnitts wird die Aufnahmevorrichtung aus der Maschine entnommen und in die auf der Werkbank montierte Haltevorrichtung eingesetzt.

Die Proben werden entnommen und um 90 Grad versetzt wieder in die Aufnahmevorrichtung montiert. Anschließend wird die Aufnahmevorrichtung in die Maschine montiert, um die dritte Seite zu schneiden (3. Schnitt). Dann wird die Aufnahmevorrichtung gedreht, um die vierte Seite zu schneiden (4. Schnitt), und somit die Produktion der quadratischen 10-mm-Proben abzuschließen.

Eventuell muss der Mikro-Versteller eingestellt werden, um die geforderte Größe und Genauigkeit der Maße des fertig bearbeiteten Prüfkörpers zu erreichen.

Klemme für 1. und 2. Schnitt
Klemme für 1. und 2. Schnitt


Klemme für 3. und 4. Schnitt
Klemme für 3. und 4. Schnitt

Charpy-Probe



Charpy-Probe



Quadratische 10-mm-Prüfkörper

Es können grob zugesägte quadratische Rohlinge mit einer Kantenlänge von maximal 16 mm und runde Rohlinge mit einem Durchmesser von maximal 18 mm verwendet werden, um quadratische 10-mm-Prüfkörper nach internationalen Normen herzustellen.

Konfiguration der Fächer der Aufnahmevorrichtung:

Eine Maschine mit 1 Aufnahmevorrichtung; 2 Fächer mit Klemmen für den 1. und 2. Schnitt und 2 Fächer mit Klemmen für den 3. und 4. Schnitt.

Eine Maschine mit 2 Aufnahmevorrichtungen; 1. Aufnahmevorrichtung, 4 Fächer mit Klemmen für 1. und 2. Schnitt. 2. Aufnahmevorrichtung, 4 Fächer mit Klemmen für 3. und 4. Schnitt.

Der Kunde muss angeben, ob in den Fächern für den 1. und 2. Schnitt Proben mit rundem oder röhrenförmigem Querschnitt verwendet werden sollen, da Ambosse mit V-Zacken erforderlich sind.

Kunden können Aufnahmevorrichtungen in jeder beliebigen Fach-Konfiguration passend zu ihren Anforderungen bestellen.



Untermaß-ProbenUntermaß-Proben

Untermaß-Proben können mithilfe einer Werkstückaufnahme mit speziellen im Werk montierten Einsätzen bearbeitet werden. Das 10-mm-Maß wird in einer Standard-Aufnahmevorrichtung gefertigt, mit Klemmen für den 1. und 2. Schnitt. Der 3. und 4. Schnitt wird in einer Untermaß-Aufnahmevorrichtung bearbeitet, welche in unserem Wert eingestellt wird, um die geringere Untermaß-Dicke herzustellen.






Lieferbare Optionen für Standard-Aufnahmevorrichtungen


OPTION 1 – Aufnahmevorrichtung für 7,5-mm-Prüfkörper – Einsätze für 3. Schnitt auf 8,75 mm und 4. Schnitt auf 7,5 mm eingestellt

OPTION 2 – Aufnahmevorrichtung für 6,7-mm-Prüfkörper – Einsätze für 3. Schnitt auf 8,0 mm und 4. Schnitt auf 6,7 mm eingestellt

OPTION 3 – Aufnahmevorrichtung für 5,0-mm-Prüfkörper – Einsätze für 3. Schnitt auf 6,25 mm und 4. Schnitt auf 5,0 mm eingestellt

OPTION 4 – Aufnahmevorrichtung für 3,3-mm-Prüfkörper – Einsätze für 3. Schnitt auf 4,4 mm und 4. Schnitt auf 3,4 mm eingestellt

OPTION 5 – Aufnahmevorrichtung für 2,5-mm-Prüfkörper – Einsätze für 3. Schnitt auf 3,6 mm und 4. Schnitt auf 2,6 mm eingestellt

Bitte beachten Sie, dass die Facheinsätze für den 4. Schnitt für die 3,3-mm- und 2,5-mm-Prüfkörper auf 3,4 mm und 2,6 mm eingestellt werden, damit 0,1 mm abgeschliffen werden kann, um deren endgültige Dickentoleranz einzuhalten.

Kunden können Aufnahmevorrichtungen in jeder beliebigen Fach-Konfiguration passend zu ihren Anforderungen bestellen.
Zum Beispiel eine Kombi-Aufnahmevorrichtung für 7,5-mm- und 5-mm-Prüfkörper.
Je 1 Einsatz auf 8,75 mm; 7,5 mm; 6,25 mm und 5 mm eingestellt.

Bitte beachten Sie die folgenden maximalen Schnitttiefen, die auf jedem Typ Untermaß-Aufnahmevorrichtung bearbeitet werden können:

Aufnahmevorrichtung für 7,5-mm-Prüfkörper – 2,0 mm
